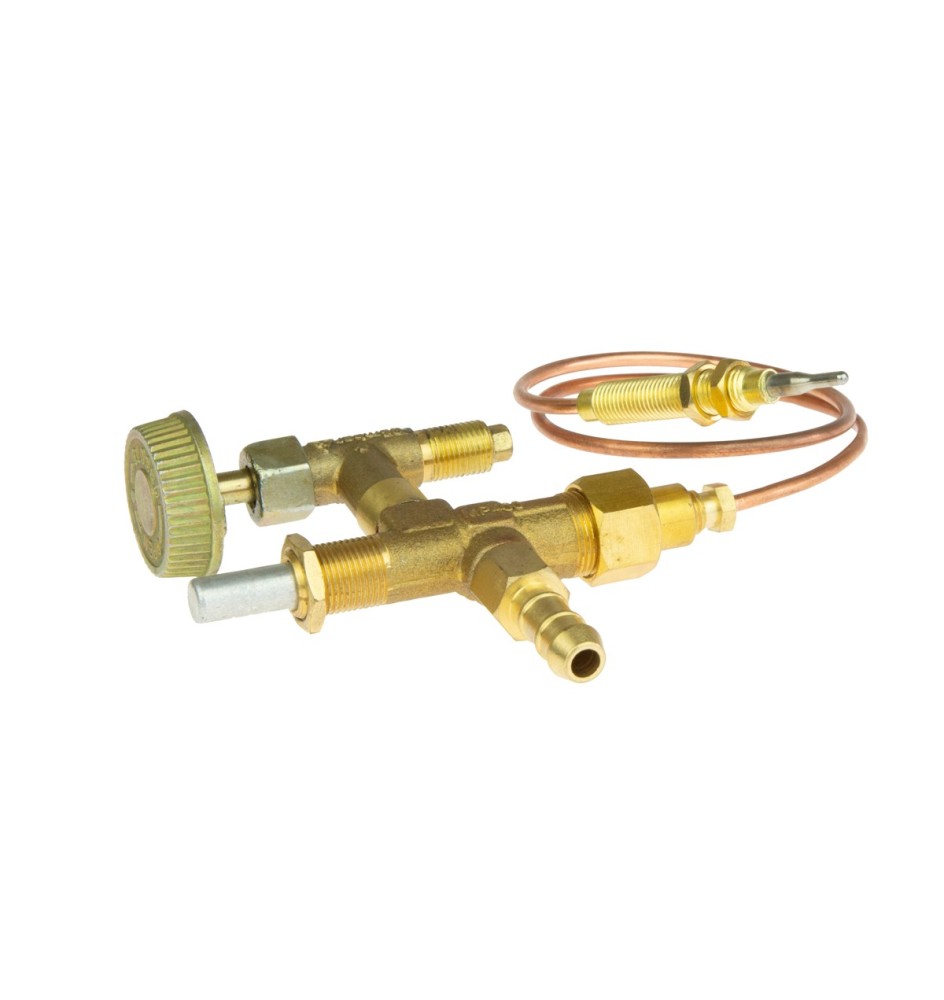

Robinet gaz avec sécurité thermocouple

Système de robinet gaz pour équiper un appareil ou une alimentation gaz d'une sécurité thermocouple, la sécurité coupera le flux de gaz si les flammes venaient à s'éteindre à la suite d'un coup de vent ou d'une chute.

Veillez à bien positionner la pointe du thermocouple dans les flammes et cela dès l'ouverture du robinet en vue de l'allumage. Si la sécurité s'est enclenché, il faut appuyer sur le bouton, la vanne se relâche et l’alimentation en gaz se débloque.

Pour maintenir le flux, la pointe du thermocouple doit rester dans la flamme et transmet une impulsion tant que le brûleur est en feu. Cette impulsion garantit le passage en continu du gaz. Si la flamme est éteinte, le blocage sera libéré.

L'injecteur dispose d'une ouverture de 1.4 mm, ce qui correspond à une ouverture équivalente a celui d'un réchaud ou petit barbecue gaz suffisant pour alimenter un brûleur. Autour du gicleur un pas de vis mâle en taille G1/8, comme cela est visible sur beaucoup d'appareil gaz la connexion gicleur/rampe n'a pas forcément besoin d'être étanche car c'est à ce niveau que l'air vient se mélanger au gaz pour une combustion, en positionnant le gicleur devant l'entrée d'une rampe cela suffit à alimenter en gaz.

Le raccordement gaz se fait par support tétine gaz 8 mm.
